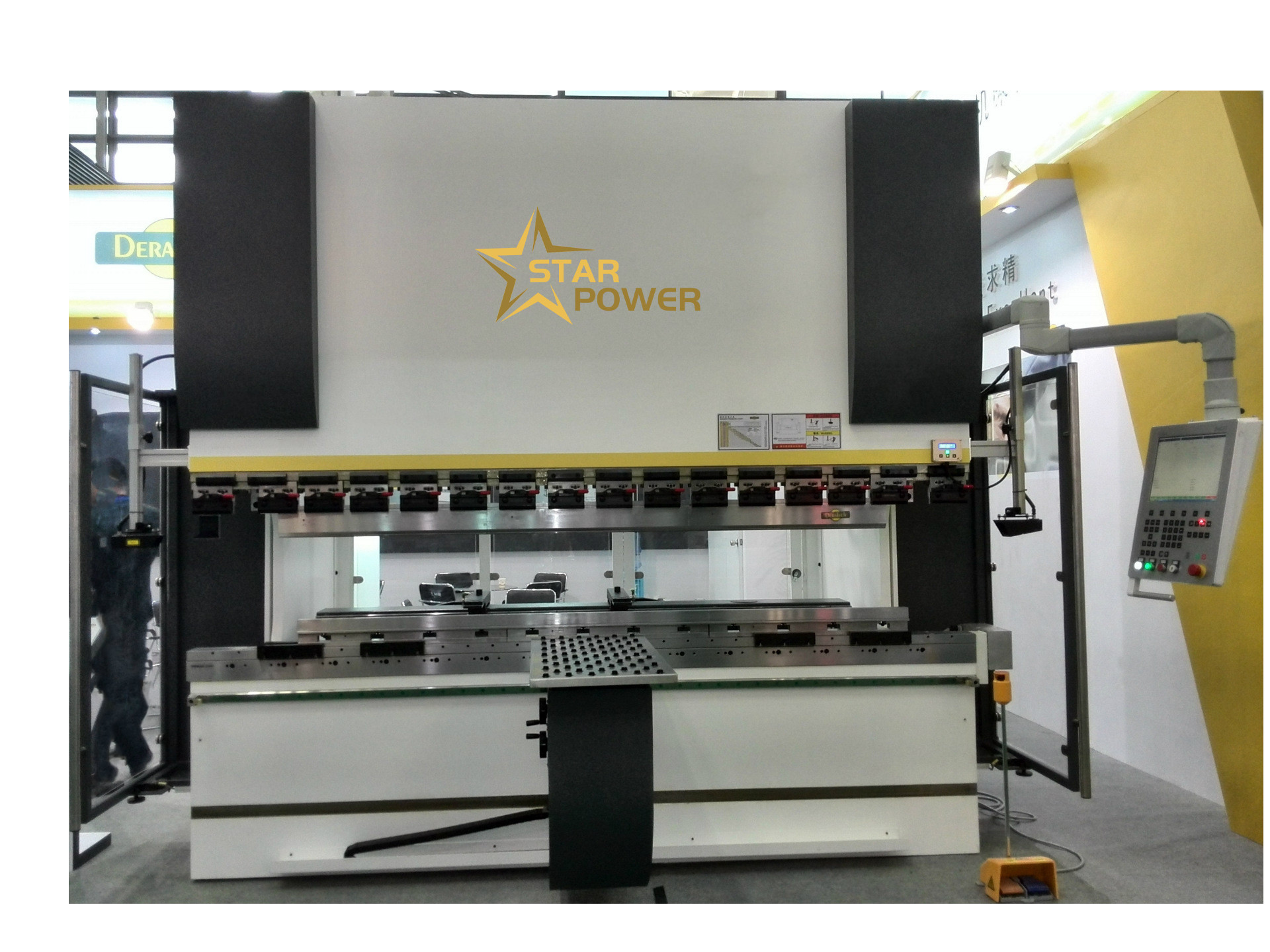

63 τόνων2,5m Μηχανή τέντωσης CNC Μηχανή κατασκευής νεροχύτων
FBT-63T / 2500 Στρογγυλόξυλο συγχρονική κάμψη CNC
τεχνικό έγγραφο
1. τεχνική παράμετρος:
| Μοντέλο μηχανής | FBT -63T/2500 |
| Η ονομαστική δύναμη | 630 kN |
| μήκος κάμψης | 2500 χιλιοστά |
| Απόσταση μεταξύ των στήλων | 2000 mm |
| Βαθμός του λαιμού | 300 χιλιοστά |
| στροφή διατομής | 100 χιλιοστά |
| ανοιχτό ύψος | 685 χιλιοστά |
| SΟ ηγέτης γρήγορα κάτω. ταχύτητα | 100 mm/s |
| Ταχύτητα επιστροφής του συρρέα | 80 mm/s |
| Εργασιακή ταχύτητα του διακινητή | 10 mm/s |
| Δύναμη του κύριου κινητήρα | 5.5 KW |
| Η μετακίνηση του οπίσθιου μπλοκ με τον άξονα Χ | 500 χιλιοστά |
| Γσύστημα ελέγχου | TP10S |
| ΓΆξονες ελέγχου | 2 Άξονας |
| Τύπος γραφείου εργασίας | Εργασιακό πάγκο με ίδιο κέντρο |
2. λειτουργία εισαγωγή
1,10Η οθόνη αφής HD των 0,2 ιντσών: χαμηλή κατανάλωση ενέργειας, υψηλή απόδοση, διαισθητική και απλή.
2, έξυπνο λειτουργικό σύστημα: πλήρεις λειτουργίες, ανθρωπισμένη, διαισθητική, απλή και εύκολη στη μάθηση, μεγιστοποίηση
Σύντομη εκπαίδευση του χειριστή.
3- χειροκίνητη ταχεία τοποθέτηση μεμονωμένων προϊόντων.
4Λειτουργία προγραμματισμού γωνίας.
5Η άμεση λειτουργία προγραμματισμού.
6. Ελέγχος της θέσης του διακόπτη και μέτρηση της θέσης του διακόπτη με υψηλή ακρίβεια.
7Αυτοματοποιημένος υπολογισμός της αξίας επέκτασης φύλλου.
8, η πίσω έλξηε ελειτουργία κάμψης.
9, απλή λειτουργία τροποποίησης παραμέτρων, και υπάρχουν δύο επιλογές τρόπων διόρθωσης.
10Λειτουργία αποθήκευσης προϊόντων: 100 προγράμματα προϊόντων (κάθε πρόγραμμα προϊόντος έχει 20 διαδικασίες) και επεκτείνεται ανάλογα με τις απαιτήσεις.
11. Ρυθμίσιμο ύψος επιστροφής του συρρέατος: το ύψος ανοίγματος του συρρέατος σε κάθε διαδικασία κάμψης μπορεί να προγραμματιστεί ανεξάρτητα για τη βελτίωση της αποδοτικότητας της παραγωγής.
12Σύστημα ελέγχου: TP 10 S
2. κύλινδρο πετρελαίου: σφραγίδα Ιαπωνία NOK, χρησιμοποιώντας τεχνολογία κυλίνδρου, η λεπτότερη επιφάνεια επίστρωσης μπορεί επίσης να φθάσει τα 0,12 mm, με υψηλή αντοχή στην φθορά.
3Κάθε στοιχείο του πλαισίου υιοθετεί συγκολλημένη δομή από χαλύβδινη πλάκα, μετά την επεξεργασία θέρμανσης και τη θεραπεία γήρανσης από δονήσεις, εξαλείφουν την παραμόρφωση που προκαλείται από την ένταση συγκόλλησης και την ένταση επεξεργασίας,και να εξασφαλίσει την ακρίβεια και τη διάρκεια ζωής του εργαλείου μηχανής.
4Η σωλήνα υιοθετεί μια ολοκληρωμένη συγκολλημένη δομή για εύκολη μεταφορά.
5Η άτρακτος, ο διακανονιστής και άλλα σημαντικά εξαρτήματα αναλύονται από το λογισμικό ανάλυσης πεπερασμένων στοιχείων ANSYS για να εξασφαλιστεί η αξιοπιστία της μηχανής εργαλείου.
6Οι κυλίνδροι στα δύο άκρα τοποθετούνται και στις δύο στήλες για να οδηγούν την ολίσθηση απευθείας, έτσι ώστε η μηχανή να είναι απλή και άκαμπτη.
Ο συρότης συγχρονίζεται από τη δύναμη του άξονα στροφής και μπορεί να αντέξει ορισμένο μερικό φορτίο. Ο συρότης υιοθετεί δομή πλαισίου, ισχυρή ακαμψία,
Υψηλή αντοχή και μικρή παραμόρφωση.
7Το άνω καλούπι είναι εξοπλισμένο με τον άνω μηχανισμό αντιστάθμισης ακρίβειας σιδήρου με κλίση καλούπι, ο οποίος μπορεί να κάνει το εργασιακό κομμάτι να επιτύχει υψηλή ακρίβεια κάμψης.
8. Οι τιμές οδικής κίνησης της πίσω ταχύτητας και του διακινητή εμφανίζονται στην οθόνη εμφάνισης
9Αυτό το υδραυλικό σύστημα μπορεί να συνειδητοποιήσει την ταχεία πτώση του διαδρόμου, την αργή πτώση, την πρόωρη ταχύτητα κάμψης, την ταχεία επιστροφή και την έκτακτη διακοπή του διαδρόμου στην ανοδική και κατωδική διαδικασία.
10Ο ηλεκτρικός έλεγχος είναι κεντρικός και αξιόπιστος, συγκεκριμένα ως εξής:
Οι εγκαταστάσεις ενέργειας βρίσκονται στην άτρακτο, οι οποίες ελέγχονται και υλοποιούνται μέσω της οθόνης αφής του πίνακα ελέγχου.
Εξοπλισμένο με έναν διακόπτη ποδιού, ο οποίος μπορεί να λειτουργήσει μέσω της άμεσης δράσης κάμψης, βολικό και γρήγορο.
Η υπερφόρτωση και το βραχυκύκλωμα του κινητήρα προστατεύονται από τον διακόπτη αέρα.
11Υλικό θραύσης: 42 CrMo
4. να ρυθμίσει
| 1 | σύστημα αριθμητικού ελέγχου | TP10S |
| 2 | σύστημα υδραυλικής πίεσης | Haimen Xinli-XINLI |
| 3 | Μηχανή | Γιάο Ντα |
| 4 | αντλία τροχιάς | Χονγκ Γι |
| 5 | ηλεκτρικό εξοπλισμό | Σνάιντερ, Ομρόν |
| 6 | πηγή | Ταϊβάν; Ming Wei |
| 7 | Συστατικά των σφραγίδων | Ιαπωνία NOK |
| 8 | μούχλα | θερμική επεξεργασία χύδην |
| 9 | ||
| 10 |
5Πληροφορίες παράδοσης:
1Υδραυλικάφύλλα μετάλλουΜηχανή κάμψης CNC, μοντέλο: FBT-63T / 2500mm ένα σύνολο
2Τυχαία συνημμένα:
| 1 | Γήπεδο | 1σύνολο | |
| 2 | πίσω μπλοκ | 4 κομμάτια | |
| 3 | Πετάλι ποδιού | 1μ.τ.λ. |
3Τυχαία εργαλεία:
| 1 | πετρελαϊκό όπλο | 1μ.τ.λ. | |
| 2 | Ειδικό κλειδί για τη μηχανή | 1 σύνολο |
5- Προϋποθέσεις που πρέπει να παρέχονται από τους χρήστες για τη χρήση της μηχανής εργαλείου
1Η παροχή ενέργειας: 380V ± 10%, 50 HZ.
2Θερμοκρασία περιβάλλοντος: 5~38°C (θερμοκρασία λειτουργίας).
3. Ατμοσφαιρική υγρασία: η σχετική υγρασία είναι 20 ~ 80% RH.
4Μείνετε μακριά από την πηγή ισχυρών δονήσεων και την πηγή ηλεκτρομαγνητικών παρεμβολών.
5Δεν υπάρχουν βλαβερά και διαβρωτικά αέρια, ούτε σκόνη.
6Ο χρόνος παράδοσης είναι 15-20 ημέρες.
