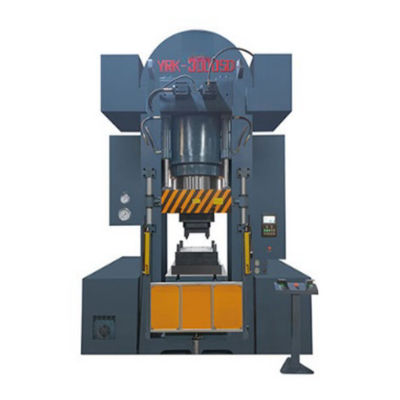

A high-precision servo controlled cold and hot forging hydraulic press with a servo electric pump is a device that uses a servo motor to drive an oil pump and achieves cold and hot forging processing of metal parts through a high-precision servo control system.
Παρακάτω παρατίθενται μερικές λεπτομερείς εισαγωγές αυτού του τύπου υδραυλικού πρέσου:
Δομή σύνθεσης
1- Φρέμα σε σχήμα τόξου: παρέχει σταθερή υποστήριξη.
2- Κινητή σανίδα και κινητό πάγκο εργασίας: χρησιμοποιούνται για την τοποθέτηση και την στερέωση μεταλλικών εξαρτημάτων.
3Οδηγούμενη στήλη: διασφαλίζει την ακρίβεια και τη σταθερότητα της κίνησης των κινούμενων μερών.
4Κύρια φιάλη πετρελαίου: παράγει την πίεση που απαιτείται για τη σφυρηλάτηση.
5Υδραυλικό σύστημα: συμπεριλαμβανομένης της ηλεκτρικής αντλίας, της βαλβίδας ελέγχου κ.λπ., υπεύθυνη για την παροχή και τη ρύθμιση της υδραυλικής ισχύος.
6- Σερβοκινητήρας: Ελέγχει με ακρίβεια την ροή εξόδου και την πίεση της αντλίας πετρελαίου.
7Ηλεκτρικό σύστημα: συμπεριλαμβανομένων των ελεγκτών, των μετατροπών συχνότητας κλπ., για τον έλεγχο κινητήρων και άλλων ηλεκτρικών εξοπλισμού.
8. Αισθητήρες πίεσης και αισθητήρες μετατόπισης (όπως οι κυβερνήτες μαγνητικού πλέγματος): Παρακολούθηση σε πραγματικό χρόνο των δεδομένων πίεσης και μετατόπισης, ανατροφοδότηση στο σύστημα ελέγχου για την επίτευξη υψηλής ακρίβειας ελέγχου.
Χαρακτηριστικά και πλεονεκτήματα:
1- υψηλής ακρίβειας έλεγχος: με τη χρήση αισθητήρων μετατόπισης υψηλής ακρίβειας για την ανίχνευση, σε συνδυασμό με ρύθμιση σερβο, με υψηλή ακρίβεια επαναληψιμότητας, όπως έως ± 0,03 mm,και το σφάλμα πίεσης μπορεί να ελεγχθεί εντός ± 1%.
2- Εύκολη στη λειτουργία και ευέλικτη: πίεση, ταχύτητα και θέση είναι πλήρως κλειστές κυκλικές ψηφιακές οθόνες και χειριστήρια,που μπορούν να προγραμματιστούν ώστε να ανταποκρίνονται στις μεταβαλλόμενες απαιτήσεις διαφορετικών διαδικασιών για ταχύτητα και πίεσηΚάθε μηχάνημα μπορεί να εξοπλιστεί προαιρετικά με μια ασφάλεια υπέρυθρου για την αποτελεσματική προστασία των χειριστών.και μπορεί να χρησιμοποιείται σε συνδυασμό με αυτόματες γραμμές παραγωγής σε πλήρως αυτόματη λειτουργία παραγωγής.
3. εξοικονόμηση ενέργειας και αποτελεσματική: Σε σύγκριση με τα παραδοσιακά υδραυλικά πρέσες, μπορεί να εξοικονομήσει 30% έως 70% ηλεκτρικής ενέργειας.Έτσι δεν υπάρχει υδραυλική αντίσταση θέρμανσηΗ θερμότητα που παράγεται από το υδραυλικό σύστημα είναι γενικά 10% έως 30% της θερμότητας των παραδοσιακών υδραυλικών πιέσεων.
4Γρήγορη ανταπόκριση: Ο κινητήρας εφοδιασμού ανταποκρίνεται γρήγορα και μπορεί να επιταχύνει τις αλλαγές ταχύτητας κατά τη διάρκεια της διαδικασίας σφυρηλασίας, βελτιώνοντας την αποτελεσματικότητα της εργασίας.Ο κύκλος εργασίας μπορεί να είναι αρκετές φορές ταχύτερος από τους παραδοσιακούς υδραυλικούς πιεστές, που φτάνει το 10/min έως το 15/min.
5. Χαμηλός θόρυβος: Κατά την συμπίεση και την επιστροφή, ο κινητήρας λειτουργεί με ονομαστική ταχύτητα και εκπέμπει χαμηλότερο θόρυβο από τους παραδοσιακούς υδραυλικούς πιεστές.δεν υπάρχει ουσιαστικά καμία εκπομπή θορύβου.
6. Υψηλή σταθερότητα και αντοχή: Μειώνει ορισμένα περίπλοκα κυκλώματα στα παραδοσιακά υδραυλικά συστήματα, απλοποιεί τη δομή του συστήματος και μειώνει την πιθανότητα αποτυχίας.λόγω της χαμηλής παραγωγής θερμότητας, η ρύπανση του υδραυλικού ελαίου είναι επίσης ελάχιστη, γεγονός που είναι ευεργετικό για την παράταση της ζωής του εξοπλισμού.
7Εύκολη συντήρηση: Η απλούστευση του υδραυλικού συστήματος μειώνει τις αυστηρές απαιτήσεις για την καθαριότητα του υδραυλικού ελαίου, μειώνοντας το κόστος συντήρησης και τη δυσκολία.
αρχή λειτουργίας:
Η κύρια αντλία πετρελαίου κίνησης τροφοδοτείται από έναν κινητήρα εφοδιασμού και το σύστημα ελέγχου ελέγχει με ακρίβεια την ταχύτητα και τη ροπή του κινητήρα εφοδιασμού με βάση τις καθορισμένες παραμέτρους της διαδικασίας, όπως πίεση, στροφή, ταχύτητα,κλπ.., επιτυγχάνοντας έτσι ακριβή ρύθμιση της τάσης ροής και της πίεσης της αντλίας πετρελαίου.Οι αισθητήρες πίεσης και οι αισθητήρες εκτόξευσης παρέχουν ανατροφοδότηση σε πραγματικό χρόνο σχετικά με τις πραγματικές πληροφορίες πίεσης και εκτόξευσης, συγκρίνει και διορθώνει με τις καθορισμένες τιμές, σχηματίζει έλεγχο κλειστού κυκλώματος και εξασφαλίζει υψηλή ακρίβεια και σταθερότητα της διαδικασίας σφυρηλάτησης.
Σε ψυχρές και θερμές διαδικασίες σφυρηλασίας,Αυτό το υδραυλικό πρέσο μπορεί να ρυθμίζει ευέλικτα παραμέτρους όπως πίεση και ταχύτητα σύμφωνα με διαφορετικά μεταλλικά υλικά και απαιτήσεις διαδικασίας για να επιτευχθεί το καλύτερο αποτέλεσμα σφυρηλατήματοςΧρησιμοποιείται ευρέως στους τομείς της κατασκευής αυτοκινητοβιομηχανικών εξαρτημάτων, της αεροδιαστημικής, της μηχανικής επεξεργασίας κλπ., και μπορεί να παράγει μεταλλικά εξαρτήματα υψηλής ακρίβειας και υψηλής ποιότητας.
Οι υδραυλικοί πρέσες υψηλής ακρίβειας με σέρβο-ελεγχόμενο κρύο και ζεστό σφυρηλάτημα με σέρβο-ηλεκτρικές αντλίες από διαφορετικούς κατασκευαστές και μοντέλα ενδέχεται να παρουσιάζουν διαφορές στις συγκεκριμένες παραμέτρους και τις επιδόσεις.Κατά την επιλογή, θα πρέπει να λαμβάνονται πλήρως υπόψη παράγοντες όπως οι ανάγκες παραγωγής, οι απαιτήσεις διαδικασίας και ο προϋπολογισμός.είναι επίσης απαραίτητο να δοθεί προσοχή στη φήμη της μάρκας και την υπηρεσία μετά την πώληση του εξοπλισμού για να εξασφαλιστεί η μακροπρόθεσμη σταθερή λειτουργία του και η καλή εμπειρία του χρήστη..
Πίνακας μερικής διαμόρφωσης υδραυλικής μηχανής
| Πρόγραμμα | YRK-2000SD | YRK-2500SD | YRK-3000SD | YRK-3500SD | YRK-4000SD | YRK-5000SD |
| Ονομαστική δύναμη κύριας φιάλης ελαίου | 20000 KN | 25000 KN | 30000 KN | 35000 KN | 40000 KN | 50000 KN |
| Μέγιστη πίεση λειτουργίας της κύριας φιάλης πετρελαίου | 80 MPa | 80 MPa | 80 MPa | 80 MPa | 80 MPa | 80 MPa |
| Μέγιστη διαδρομή της διασταυρούμενης δέσμης δραστηριότητας | 250 εκατοστά | 300 εκατοστά | 300 εκατοστά | 350 εκατοστά | 350 εκατοστά | 450 εκατοστά |
| Τύπος αντλίας πετρελαίου | Μία αντλία | Μία αντλία | Μία αντλία | διπλή αντλία | διπλή αντλία | διπλή αντλία |
Προδιαγραφές:
| Περιγραφή | |
| Υδραυλικός πρέσος μικρής χωρητικότητας για την καυτή και την κρύα σφυρηλάτηση χάλυβα | |
| Σκοπός: Ο εξοπλισμός αυτός είναι κατάλληλος για ψυχρή (ζεστή) σφυρηλάτηση και επεξεργασία με εξάντληση μεταλλικών εξαρτημάτων υψηλής ακρίβειας από υλικά αλουμινίου και χαλκού. | |
| Πλεονέκτημα: ασφαλή λειτουργία. | |
| Επικεφαλής: 1 άτομο. | |
| Δύναμη κινητήρα ((KW) | 12 |
| Διάταξη: | 380 |
| Η πραγματική έκταση του τραπεζιού εργασίας (αριστερά και δεξιά * εμπρός και πίσω mm) | 1050*1050 |
| Ταχύτητα εφόρτωσης της κινητής δέσμης (mm/s) | Κάτω: 240 |
| Ταχύτητα εφόρτωσης κινητής δέσμης (mm/s) | Υπό πίεση: 18/30 |
| Ταχύτητα εφόρτωσης της κινητής δέσμης (mm/s) | Επιστροφή:240 |
| Κλειστό ύψος (mm) | Μαξ: 900 |
| Κλειστό ύψος (mm) | Μίν: 550 |
| αριθμός σειράς | σ | Ονομασία | ποσότητα | τόπος παραγωγής |
| 1 | Άρθρο 4 παράγραφος 1 στοιχείο β) | Μονάδα συντονισμού | 4ο τετράγωνο | |
| 2 | WRNK-130 Φ5mm | θερμοσύνδεσμο | Τέσσερα. | Ζαοτσίνγκ, Γκουανγκντόνγκ |
| 3 | ΑΙ518Ε3JO | Διανοητική ψηφιακή οθόνη ελέγχου ισχύος, πίνακας ελέγχου θερμοκρασίας | Ένα. | Σιαμέν Ουδιάν |
