Προδιαγραφές:
| Χρονοδιάγραμμα διαδικασίας | Εισαγωγή της διαδικασίας | μηχανή | Μέγεθος μηχανής | χώρος δαπέδου | Δύναμη (Kw) |
|
| Διάρκεια (m) | Διάμετρο | |||||
| Διαδικασία 1 | Τρίψιμο με λέιζερ σπείρας χάλυβα | Λειτουργία κοπτήρα λέιζερ | 12000x2600x1950mm | 17 | 2.6 | 45 |
| Διαδικασία 2 | Ζύγιση φύλλων για εξοικονόμηση υλικού | Μηχανή συγκόλλησης ευθείας ραφής | 1400x1100x2000 χιλιοστά | 1.4 | 1.1 | 0.4 |
| Διαδικασία 3 | Τρίχωση φύλλων για εξοικονόμηση υλικού | Μηχανή άλεσης φύλλων | 2250x1550x1800 χιλιοστά | 2.3 | 1.6 | 3.2 |

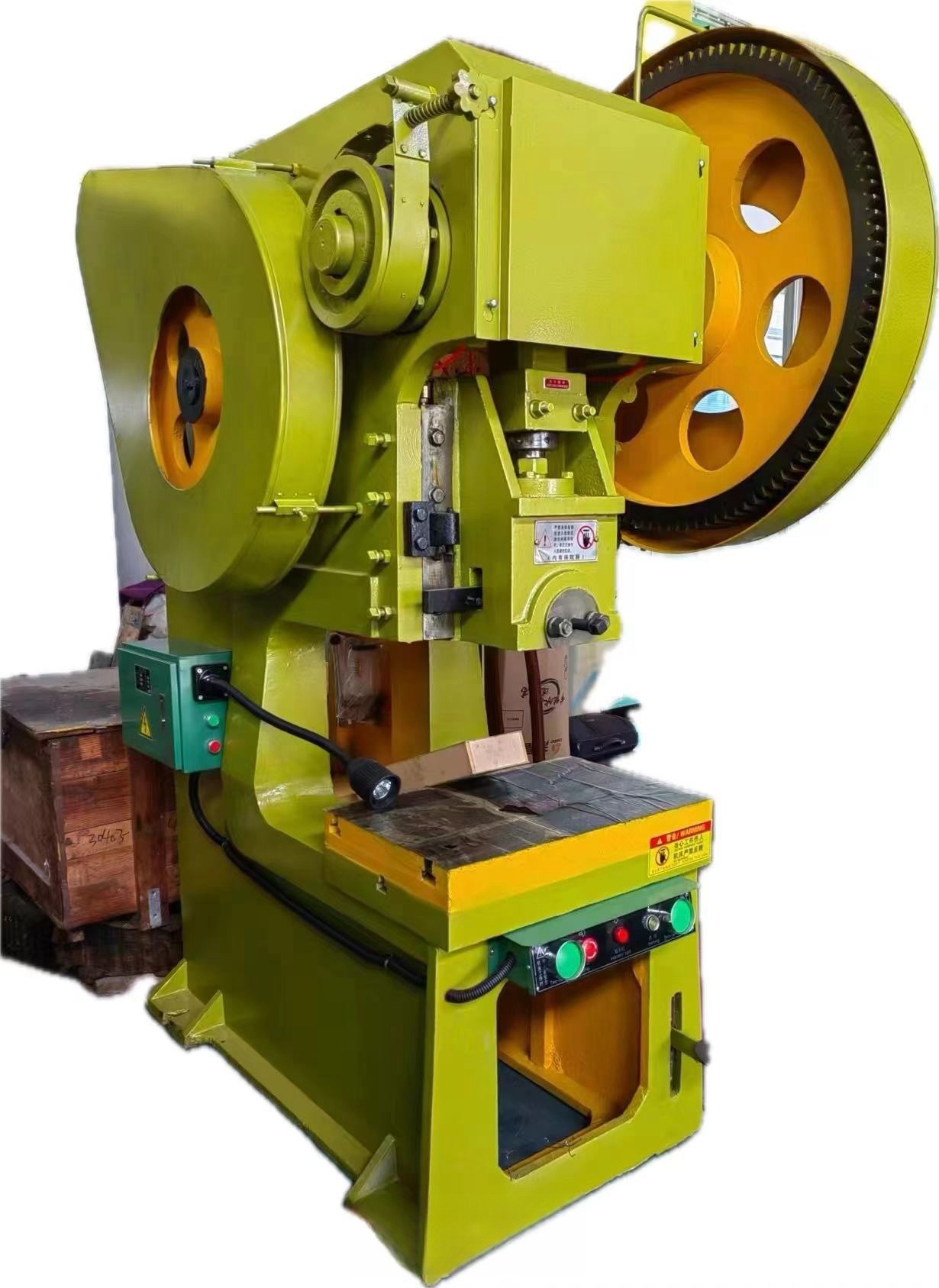

| Διαδικασία 4 | Τρυπές για τρύπες νερού | Βαθύς λαιμός Μηχανή πίεσης/J21S-40T | 1500x1200x2000 χιλιοστά | 1.5 | 1.2 | 4 |
| Διαδικασία 5 | Χτυπήματα για την Πρόληψη | Μηχανή βαθιάς πίεσης στο λαιμό/J21S-63T | 1700x1400x2200 χιλιοστά | 1.7 | 1.4 | 4 |
| Διαδικασία 6 | Πίεσε την γραμμή νερού. | Μηχανή κάμψης/30T-1600MM | 2600x1400x2000 χιλιοστά | 2.6 | 1.4 | 3 |

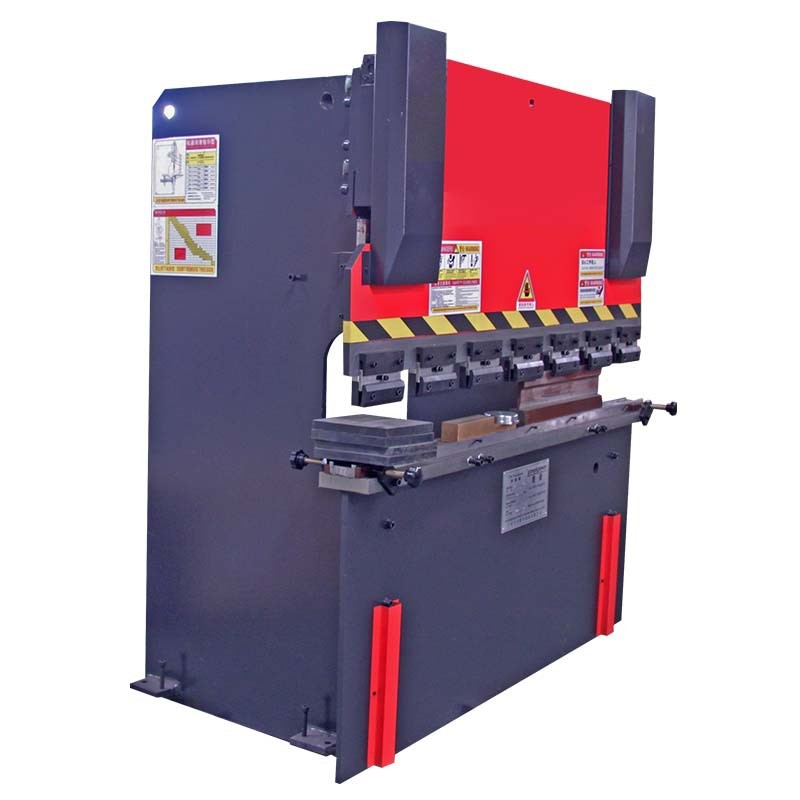

| Διαδικασία 7 | Δυνατότητα ανάκλισης της βάσης νεροχύτη | Μηχανή κάμψης/63T-2500MM | 2800X1700X2350MM | 2.8 | 1.7 | 5.5 |
| Διαδικασία 8 | Πίεση τόξου & κάτω γωνία | Μηχανή συμπίεσης κυλίνδρων και γωνιών δύο-σε-ένα | 1300x750x2000 χιλιοστά | 1.3 | 0.75 | 2.3 |
| Διαδικασία 9 | Επεξεργασία με ζύμωση κάθετων ρευμάτων και κάτω γωνίας | Ειδική μηχανή συγκόλλησης CNC | 1400x1100x2000 χιλιοστά | 1.4 | 1.1 | 0.4 |

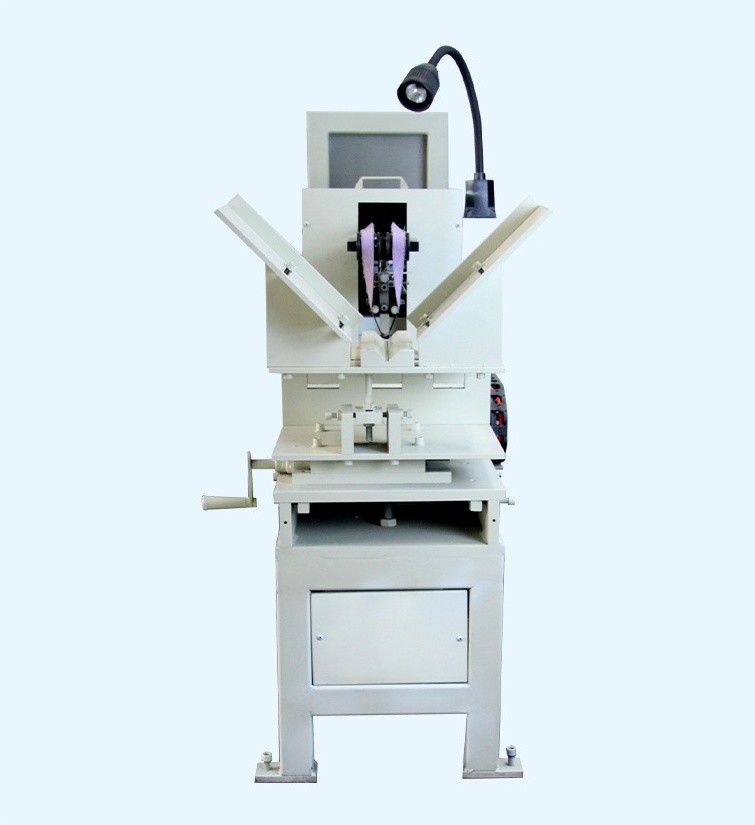

| Διαδικασία 10 | Στρογγυλή γωνία (μέσα) | Μηχανή άλεσης για στρογγυλή γωνία κατακόρυφων ράμψεων | 2550x850x2200 χιλιοστά | 2.6 | 0.85 | 2.3 |
| Διαδικασία 11 | Επισκευή των ελλείψεων γωνιών του πίνακα | Ειδική μηχανή συγκόλλησης CNC (για επισκευή πάνελ) | 1100x850x1450mm | 1.1 | 0.85 | 0.4 |
| Διαδικασία 12 | Επεξεργασία με CNC για την εσωτερική άκρη του πάνελ | Ειδική μηχανή συγκόλλησης πολυάξονων CNC (Για την εσωτερική άκρη του πάνελ) |
1700x1400x1600 χιλιοστά | 1.7 | 1.4 | 1.3 |

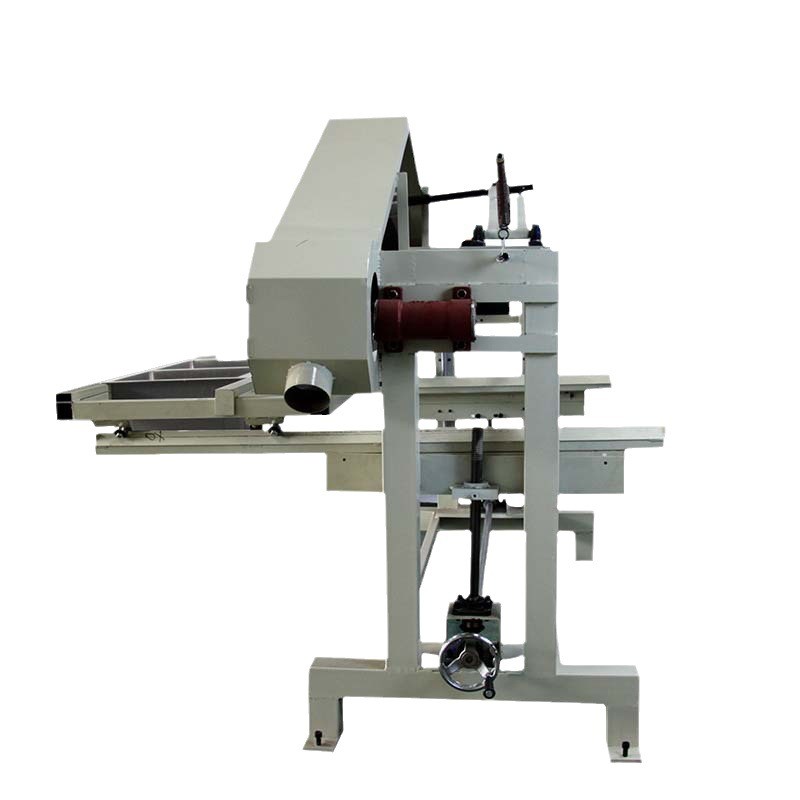

| Διαδικασία 13 | Στρίψιμο για το πάνελ του νεροχύτη | Μηχανή άλεσης (τύπος ιμάντα αποσβέσεως) | 2500x1400x1700 χιλιοστά | 2.5 | 1.4 | 3 |
| Διαδικασία 14 | Στρίψιμο για το πάνελ του νεροχύτη (επιφάνεια καθρέφτη) | Μηχανή άλεσης | 3000x1400x1700 χιλιοστά | 3 | 1.4 | 3 |
| Διαδικασία 15 | Ζωγραφική για το νεροχύτη κάτω πίσω πλευρά | Εξοπλισμός χειροκίνητης βαφής | 2200X1800X1600 χιλιοστά | 2.2 | 1.8 | 4.5 |
| Διαδικασία 16 | Ξήρανση μετά τη βάψη | Φούρνο ξήρανσης | 13000X1000X1600 χιλιοστά | 13 | 1 | 30 |
| Συνολική επιφάνεια δαπέδου ((συμπεριλαμβανομένης της απόστασης μεταξύ τους και της διαδρομής μεταφοράς):> 65m ((Μέρος) x 10m ((Δύση) | ||||||

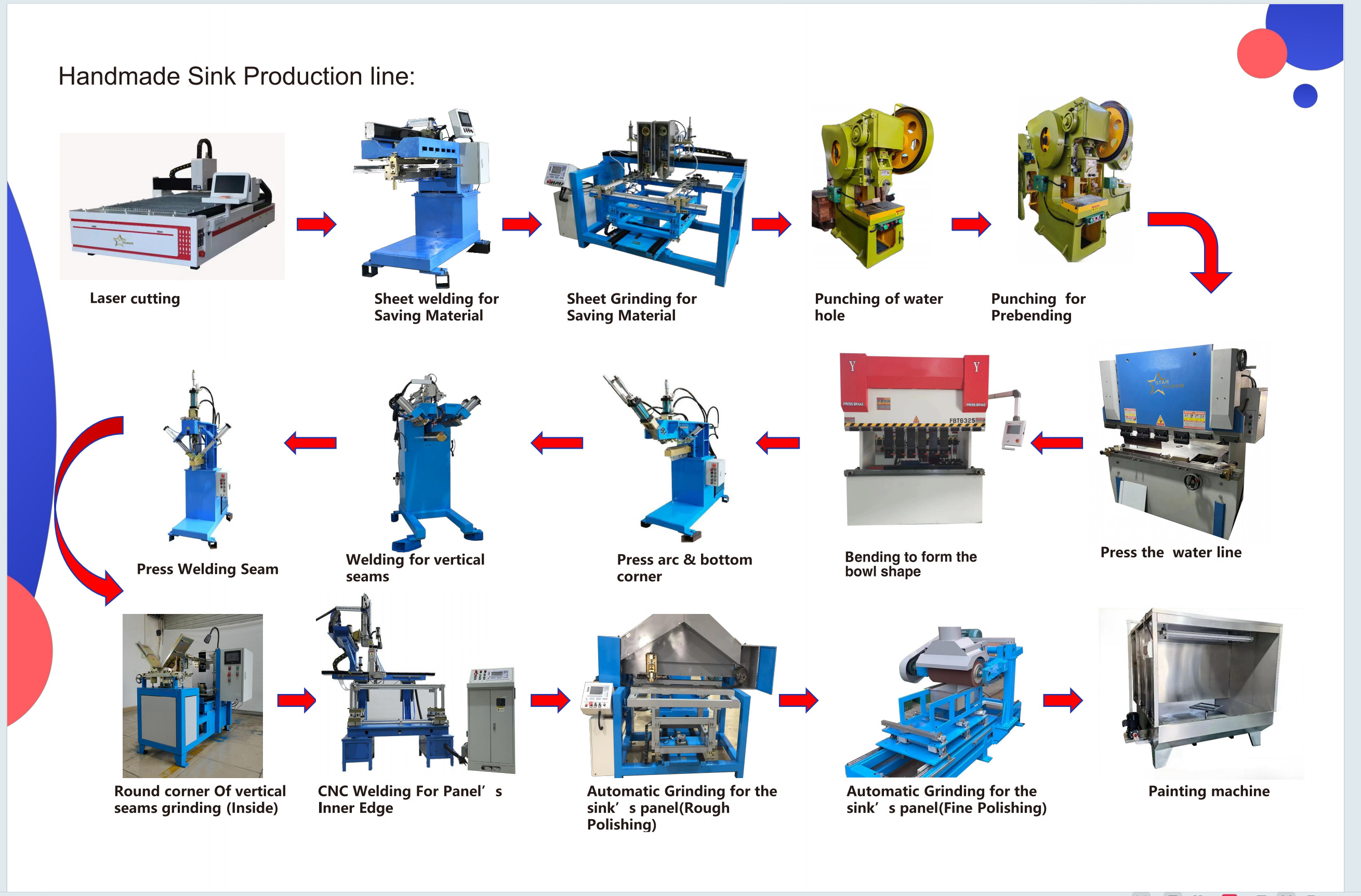

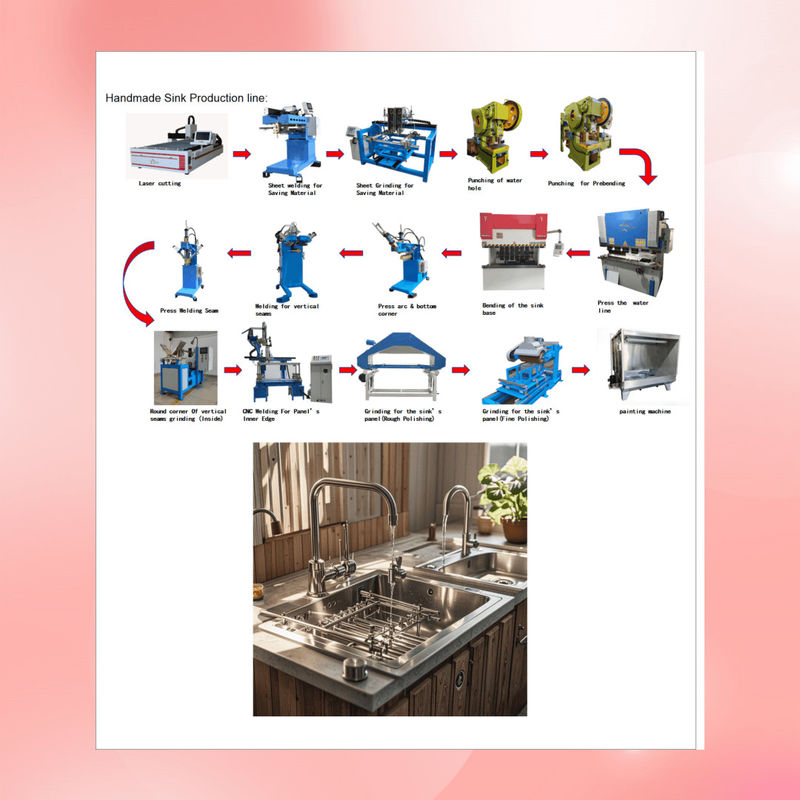

| Η ροή της διαδικασίας | Ονομασία εξοπλισμού | Ειδική ονομασία μηχανής |
| Κόψιμο | Κόψιμο με λέιζερ | Προσαρμόσιμη |
| Επεξεργασία ραπτικής και γωνιακής πίεσης | Μηχανή για πλέξιμο ράβδων και γωνιών | Μηχανή συντριβής ραφής, Μηχανή συντριβής γωνίας, Μηχανή συντριβής γωνίας και ραφής |
| Σφραγισμός | Μηχανή τυποποίησης | Πυροβολισμός της τρύπας νερού,Πυροβολισμός της προφυλακτικής |
| Κλίση | Μηχανή κάμψης | Δυνάμωση για να σχηματίσουν το σχήμα μπολ,
Πίεσε την γραμμή νερού.
|
| Εξεργασία με συγκόλληση | Μηχανή συγκόλλησης | Μηχανή συγκόλλησης CNC, μηχανή συγκόλλησης CNC, μηχανή συγκόλλησης CNC, μηχανή συγκόλλησης CNC, μηχανή συγκόλλησης CNC,
Πίεση τόξου & κάτω
γωνία,
|
| Στρίψιμο και γυαλισμός | Μηχανές άλεσης και γυαλισμού |
Αυτοματοποιημένη άλεση
Το πάνελ του νεροχύτη.
Ηλεκτρονική άλεση
Πίνακα νεροχύτη (Λεπτοχρωματισμός),
Στρογγυλή γωνία της κάθετης
Στρίψιμο ράβδων (Εσωτερικά)
|
